RPC协议和框架

RPC协议

RPC (Remote Procedure Call) ，即远程过程调用。通俗来讲，就是调用远端服务的某个方法，并获取到对应的响应。

RPC提供的能力

服务发现：由于调用的是远端对象，因此需要可以定位到调用的服务器地址以及调用的具体方法的进程，一般可以通过注册中心或者哈希查找来实现，将被调的接口注册到某个地方，比如使用 CallerId 和函数名作为映射，调用者通过 CallerId 进行调用，服务端收到调用请求后，通过CallerId查找到对应函数，再执行后续处理流程。
序列化和反序列化：调用者和被调用者处于不同的机器上，因此函数参数及其他一些Context信息需要经过网络传输才能到达服务端，网络传输的是二进制数据，因此RPC需要支持将函数参数（如基本类型int、long、map以及自定义类型等）可以序列化为网络可以传输的二进制数据，同时，也需要支持将二进制数据反序列化为程序可以处理的数据类型，是序列化的逆过程。
网络传输：网络传输协议和RPC本身没有关系，一般使用TCP进行网络传输，通过HTTP或者UDP也是可以完成RPC所需要的功能的。

基本流程

（客户端）构造请求参数，发起调用
（客户端）通过服务发现、负载均衡等得到服务端实例地址，并建立连接（服务治理）
（客户端）请求参数序列化成二进制数据
（客户端）通过网络将数据发送给服务端

（服务端）服务端接收数据
（服务端）反序列化出请求参数
（服务端）handler 处理请求并返回响应结果
（服务端）将响应结果序列化成二进制数据
（服务端）通过网络将数据返回给客户端

（客户端）接收数据
（客户端）反序列化出结果
（客户端）得到调用的结果

RPC开发框架

Thrift协议/框架

Thrift是一套包含序列化功能和支持服务通信的RPC框架，主要包含三大部分：代码生成、序列化框架、RPC框架，大致相当于protoc + protobuffer + grpc，并且支持大量语言，保证常用功能在跨语言间功能一致，是一套全栈式的RPC解决方案

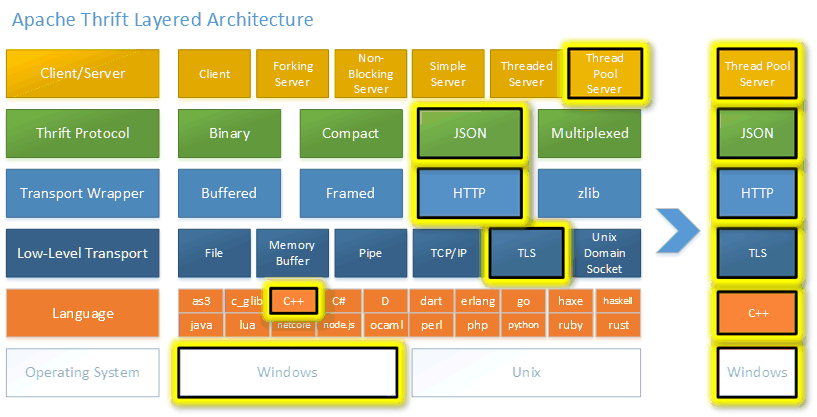

架构图

提示

Protocol Buffers（Protobuf） :由 Google 开发的高性能跨语言序列化框架，用于结构化数据的序列化（编码）和反序列化（解码），常用于通信协议、数据存储等场景。
gRPC :由 Google 开发的高性能、跨平台 RPC（远程过程调用）框架，基于 Protobuf（Protocol Buffers） 作为序列化协议，并运行在 HTTP/2 之上。它旨在简化分布式系统中服务间的通信，提供高效、强类型化的接口定义和跨语言支持。

Thrift IDL

IDL全称接口描述语言，被用于不同编程语言的通信和交互。利用IDL可以自动生成不同编程语言的代码

数据类型

基本数据类型

类型	定义
bool	布尔类型。在 IDL 语法里有对应的常量值 `true` 和 `false`。
i8	有符号的 8 位整型。
i16	有符号的 16 位整型。
i32	有符号的 32 位整型。
i64	有符号的 64 位整型。
double	64 位浮点数。
string	UTF-8 编码的字符串。
binary	无编码要求的二进制数据。
byte	有符号的 8 位整型。完全等价于 i8，已经不推荐使用。

容器类型

容器	定义
list	元素类型为 T 的列表，允许元素重复
set	元素类型为 T 的集合，不允许元素重复
map<K,V>	由类型 K 到类型 V 的映射。

结构体类型

类别	定义
struct	定义结构体。
union	定义联合体。
exception	定义异常类型。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


struct MyStruct {
    1: string name
}

union MyUnion {
    1: string name
}

exception MyException {
    1: string name
}

注释

块注释：/* ... */ ，注释的内容可以包含换行符；
行注释：// ... ，注释的内容不包含换行符；
Unix 风格的行注释：# ... ，注释的内容不包含换行符；

组成结构

Thrift IDL 的内容由两部分组成，头部Header和定义Definition

include ：include 可以用来引入别的 IDL。

1

Include Literal # Literal：一个单引号或者双引号扩起来的字符串字面量，指明被引入的 IDL 的路径。

cpp_include ：cpp include 是专用于 C/C++ 的语法拓展，用于指明需要在生成代码里额外引入的头文件

1

cpp_include "unordered_map.h"

namespace ：namespace 用于指定当前 IDL 生成的定义应该放在目标语言的哪个语法作用域。

1

namespace language scope

language ：指定编程语言
scope ：一个点（.）分割的标志符列表
- 对于常见的语言，值 a.b.c 通常会有如下效果：
- C++：生成 namespace a { namespace b { namespace c { 这样的嵌套 namespace；
- Python、Golang：生成 a/b/c 的目录结构；
- Java：生成 a/b/c 的目录结构，同时 package 为 a.b.c

1

namespace go user

Definition

IDL 的定义分为七种。每个定义后面都可以有一个注解（Annotation），具体作用依据不同的目标语言和编译器的行为而定。

Const

Const 用于定义常量值，对于没有常量语义的语言（例如 Python），或者不支持非基础类型定义常量值的语言（例如 Golang），结果可能是一个普通的全局变量。

1
2
3
4
5
6
7


const FieldType Identifier = ConstValue
ConstList      ← '[' (ConstValue ListSeparator?)* ']'
ConstMap       ← '{' (ConstValue ':' ConstValue ListSeparator?)* '}'
const i8 INT_CONST=1234
const map<string,string>map={
    "hello":"world"
}

结构体类型（struct、union、exception）的字面量是 ConstMap，其键（key）必须是字符串字面量。语义上其键必须满足：
- 与结构体的字段名相匹配（顺序可以不一致）；
- 每个字段只能被指定一次默认值；
- 不需要给所有字段设置值；
- 对于 union 类型，有且只有一个字段可以被指定默认值

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40


namespace go example

// --------- 基本类型常量 ---------
const bool   FLAG        = true
const bool   DISABLED    = false

const i8     SMALL_NUM   = 12
const i16    MID_NUM     = 1234
const i32    MAX_COUNT   = 100000
const i64    BIG_COUNT   = 1234567890123

const double PI          = 3.1415926535
const float  GRAVITY     = 9.8

const string GREETING    = "Hello, Thrift!"
const binary RAW_BYTES   = "0xDEADBEEF"

// --------- 通过其它常量引用 ---------
// 注意：引用的常量必须在本文件中已定义
const i32    BASE_VALUE  = 100
const i32    DERIVED     = BASE_VALUE

// --------- 列表常量 ---------
// 支持逗号或分号作为分隔符，末尾可以有可选分隔符
const list<i32>  NUMS          = [1, 2, 3, 4, 5,]
const list<string>  NAMES      = ["Alice"; "Bob"; "Charlie"]

// --------- 映射常量 ---------
// 键和值都可以是任意 ConstValue
const map<string, i64>  USER_AGES = {
  "alice": 30,
  "bob"  : 25,
  "eve"  : 28,
}

// --------- 嵌套复合常量 ---------
const list<map<string, i32>> COMPLEX = [
  {"a": 1, "b": 2},
  {"x": 10; "y": 20},
]

FieldType

FieldType 用于定义常量、结构体字段、函数参数的类型，其定义可以分为三类：基础类型（BaseType）、容器类型（ContainerType ）和自定义类型（ Identifiers ）

Typedef

Typedef 用于定义某个类型的别名，在进行序列化和反序列化的时候，其操作逻辑与原类型相同。

1
2


typedef i32 MyInteger
typedef Tweet ReTweet

Enum

Enum 用于定义枚举常量。Enum 在类型系统中并不是作为原生类型存在的，在序列化和反序列化的时候，枚举类型实际上是按 i32 来处理的，因此从语义上来说，Enum 是用于定义类型为 i32 的常量的语法糖。

编译器默认从 0 开始赋值
可以对某个变量进行赋值（整数）

1
2
3
4
5
6


enum TweetType {
    TWEET, //
    RETWEET = 2, //
    DM = 0xa,
    REPLY
}

Struct、Union、Exception

1
2
3
4
5
6
7
8
9


Struct         ← 'struct' Identifier '{' Field* '}'
Union          ← 'union' Identifier '{' Field* '}'
Exception      ← 'exception' Identifier '{' Field* '}'

Field          ← FieldId? Requiredness? FieldType Identifier ('=' DefaultValue)?
                  Annotations? ListSeparator?
FieldId        ← IntLiteral ':'
Requiredness   ← 'required' / 'optional'
DefaultValue   ← ConstValue

Field 由 5 个部分构成：

Field ID ：字段的 ID，可选，一个正整数；同一个结构体内各个字段的 ID 都必须是唯一的
- 如果省略了该字段，那么编译器会为其赋一个值，赋值逻辑类似定义枚举值而不指定数值的情况；但是要注意：不明确写明字段 ID 会严重影响 IDL 的前后兼容性：因为不同编译器对待这种情况的行为不一定一致；
- 某些编译器可能会支持使用负值的 Field ID，并为其生成非导出（unexported）的字段；
Requiredness ：字段是否必需的要求
- required （建议填写）
  - 编码时：该字段总会被编码并写到输出流，并且该字段必须被赋值了，否则就是错误
  - 解码时：该字段必须包含在输入流里，否则就是错误；
  - 默认值：如果该字段有默认值，在编码阶段可以视为被赋值了，该值会被编码并写到输出流；
- optional
  - 编码时：只有当该字段被赋值的时候才会编码并写到输出流；
  - 解码时：输入流里可以不存在该字段；
  - 默认值：如果该字段有默认值，在编码阶段是否写出到输入流里，由编译器选择实现；
- default ：当没有明确声明是 required 或 optional 时的类型；
  - 编码时：该字段总会被编码并写到输出流，并且该字段必须被赋值了，否则应该视为错误；
  - 解码时：输入流里可以不包含该字段；
  - 默认值：如果该字段有默认值，在编码阶段可以视为被赋值了，该值会被编码并写到输出流；
  - default 类型可以简单地理解为编码时视为 required，解码时视为 optional；
Field Type ：字段的类型；
Identifier ：字段的名字；同一个结构体内的各个字段的名字都必须是唯一的；
DefaultValue ：字段的默认值，可选，默认值的字面量类型必须和字段声明的类型相匹配（参考 Const 一节），否则结果是未定义的。默认值通常是用于在类型的构造函数里给字段进行初始化

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


struct Location {
    1: required double latitude;
    2: required double longitude;
}

struct Tweet {
    1: required i32 userId;
    2: required string userName;
    3: required string text;
    4: optional Location loc; // Struct的定义内可以包含其他 Struct
    5: optional string language = "english" // thrift 语法可设置默认值，但是强烈不推荐使用
}

Service

1

Service ← 'service' Identifier ( 'extends' Identifiers )? '{' Function* '}'

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


service Twitter {
    // A method definition looks like C code. It has a return type, arguments,
    // and optionally a list of exceptions that it may throw. Note that argument
    // lists and exception list are specified using the exact same syntax as
    // field lists in structs.

    void ping(); // 1
    bool postTweet(1:Tweet tweet); // 2
    TweetSearchResult searchTweets(1:string query); // 3
}

Service 定义了一个 RPC 服务的接口，由若干 Function 构成；
Service 内部的 Function 的名字必须都是唯一的，即不支持类似“函数重载”的能力；
Service 可以继承另一个 Service（来自本 IDL 或者引入的其他 IDL），被继承的 Service 的 Function 集合（包括其继承的 Service，递归地）都会被包含在当前 Service 内；因此，这些 Function 不能有名字冲突；
一个 IDL 里可以定义零个或多个 Service，不同 Service 之间可以有同名的 Function

Function

Function 定义了一个 RPC 方法

1
2
3
4
5
6
7


service UserService {
  // 创建用户
  CreateUserResponse CreateUser(1: CreateUserRequest req),

  // 获取用户
  GetUserResponse GetUser(1: GetUserRequest req)
}

组成部分

是否 oneway：如果指定了 oneway，那么返回类型必须是 void
- oneway 方法意味着客户端发出请求后，不再期望从服务端接收到任何数据；
- 非 oneway 的 void 类型的方法，服务端仍然会返回一个响应内容
返回类型：可以是 void 或者其他类型
参数列表：方法的参数列表，可以有零个或者多个
异常列表：方法可能抛出的异常类型，零个或多个；异常列表的类型必须都是 exception

请求和响应的统一打包机制

为了统一不同形式的方法的编解码实现，thrift 设计了一个请求和响应的打包机制：

调用方请求一个方法时，所有的参数会被打包在一个结构体里作为其字段存在；
- 字段的 requiredness 均为 default
如果方法非 oneway，那么它的返回值和异常列表则会被打包在另一个结构体里；
- 返回值通常是一个名为 success 且 ID 为 0 的字段（void 类型则没有 success 字段）；
  - 字段的 requiredness 均为 optional

RPC服务开发流程

基于 Thrift 的 RPC 服务开发，通常包括如下过程：

编写 IDL，定义服务 (Service) 接口。
使用 thrift（或者等价的生成代码工具，如 kitex 等）生成客户端、服务端的支持代码。
服务端开发者编写 handler ，即请求的处理逻辑。
服务端开发者运行服务监听端口，处理请求。
客户端开发者编写客户端程序，经过服务发现连接上服务端程序，发起请求并接收响应。
